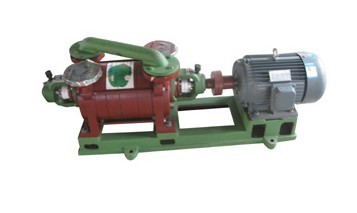

2SK系列耐腐蚀水环真空泵

全非金属材料制作而成.
采用玻璃钢铸压工艺一次成形.
性能:同2SK系列水环泵一样
技术参数:同2SK系列同样,尺寸,大小一样.
优点:强耐腐蚀,重量轻.价格合理,调试,安装简单.

一、 产品说明
    2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。
    机组是由两级水环真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。
    两级水环真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。

二、 工作原理

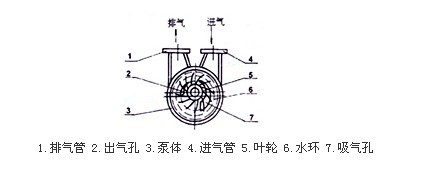

两级水环真空泵工作原理如上图所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

水环泵工作原理图标示
　大气喷射真空泵是一种射流泵，其工作原理简述如下：由于两级水环真空泵的作用，被抽容器形成一定的予真空，当接近该泵的极限真空时，接通大气泵，此时，外界大气（或有压力气体）与进气管的压力差很大，在此压差的作用下，大气（或有气体）急剧被抽进吸入管道，经过大气泵的喷嘴，气流速度进一步增加，因而压力迅速降低，以致形成喷嘴内较高真空（显然高于泵的极限真空），继续将被抽系统的气体吸入泵内。

三、结构说明(图二)
抽气量1.5m3/min以上两级水环真空泵的结构如图二所示，长短两叶轮17和16用键固定在轴2上，两叶轮中间用轴套20定位，并用园螺母锁紧，这就构成了整个转子部分，并且偏心地安装在泵体内，支承在两个单列向心球轴承上，转予部分用联轴器18与电机轴相联，使之与电机一起以同样转速转动，长叶轮17、长泵体9和吸入部分组成高真空级，短泵体5、短叶轮16和排出部分组成低真空级，高真空级的排气口和低真空级的吸入口用连通管联接（2SK-1.5无此连通管）成为双级串联，两级之间用中间壁（A）7和中间壁（B）6隔开，中间壁（A）上有排气孔，中间壁（B）上有吸气口。

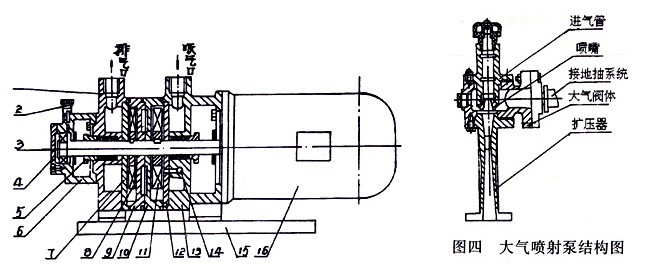

　　2SK-0.4、2SK-0.8两级水环真空泵结构如图三所示，其高低真空级结构与图二所示泵基本相同（无连通管）。采用特制加长轴电机，长、短叶轮用键固定于轴上，但可做轴向浮动，偏心地置于长短泵体内。
　　2SK系列两级泵两端的密封采用油浸石棉盘根或机械密封。
高真空级的一端有进水孔，补充水由此进入高真空级的长泵体内，低真空级的补充水是由高真空级排出的。（2SK-12、2SK-20、2SK-30低真空级的补充水也从供水管供入一部分，但要通过阀来调节其量的大小）。高、低真空级是由拉紧螺栓而牢固地连接在一起。
　　大气喷射泵是由进气管、喷嘴、大气阀体和扩压器组成。四、主要性能指标及技术规范
　　2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵真空机组技术规范见表一和表二。

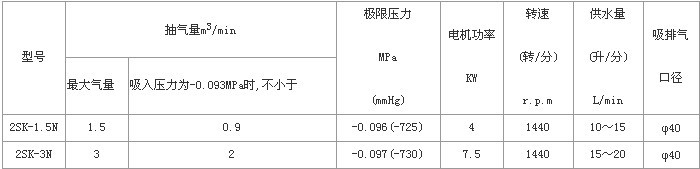

表一、2SK系列两级水环真空泵技术规格

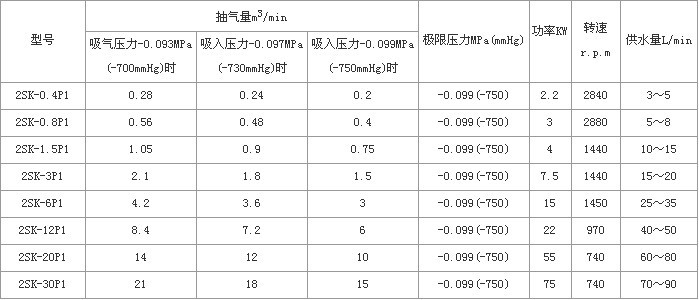

表二、2SK-P1系列两级水环泵-大气喷射泵机组技术规格注：1、表中所列性能指标指下列规定条件下的性能指标：
       ①大气压力0.1013Mpa(760mmHg) ②进水温度15℃ ③吸入空气温度20℃ ④空气相对湿度70%。
    2、供水量为吸入压力-0.05Mpa(-400mmHg)时的数值，极限真空时可大于此值。
    3、性能允差±10%。

五、 设备安装
　　2SK系列两级水环真空泵的安装尺寸见图五、六、七、八。
    1、泵的安装：
　　对整套泵运抵安装地点时，如发现损坏或出厂后8个月再进行安装者，则在安装前应全部拆开检查和修理。
　　安装前应用手转动联轴吕，以证实泵是否有卡住现象。（2SK-0.4、2SK-0.8泵可找开电机护罩，转动电机风扇数圈进行检查），泵的基础应保证水平以确保泵水平放置。
    2、管路安装：
　　管路的法兰盘的连接处应用热使其可靠的密合，尤其是泵的进气管路稍有不严密之处，就不能达到预定的真空度。靠近泵的进气管必须装有闸阀，以便在停车前先行关闭，以防止泵内的水在排气管方面的压务作用下，返流到进气管甚至密封容器。进气闸阀与泵进气口之间最好安装一真空表，以随时检查泵是否正常，泵之供水管路上，亦应装有闸阀，以便调节供水量，使其符合规定要求。
    3、气水分离器安装：
　　气水分离器根据图八放置在地基上，若有必要改变安装位置时，应注意分离器的联接管路不得过长，转变不得过急（要求联接管路与泵进气口的距离，最高不大于半米，最长不大于2米，转变不得多于三个，否则水和气在管中流动损失必将增加，因此增加了泵排气端的压力，这样就降低了流量和真空度，增加了功率消耗。

六、起动和停车
（一）起动：起动前，特别是长期停车的泵必须用手转动联轴器数转（2SK-0.4/0.8可转动电机风扇）确认转子能自由转动才行。2SK-12、2SK-20、2SK-30起动前应将泵体内的水全部放掉，方可起动。
2SK系列泵的起动可按以下顺序：
    1、关闭进气管路上的闸阀（用户自装，图上未画出）；
    2、开动电动机（此时应注意电机的正反转）；
    3、打开供水管路上的闸阀，供水量逐渐增加，至供水量符合规定要求为止；
    4、当泵达到极限真空时，打开进气管种上的闸阀，泵开始正常工作；
    5、调整填料压盖，使水成滴往处滴为好，真空泵的极限真空下工作时，由于泵内产生物理作用而发生爆炸时，蛤功率消耗并不增大，如发现随着功率增加而产生的爆炸声，说明泵已发生故障，此时应立即停车检查。
2SK-P1系列水环一大气泵机组的起动：
　　首先按以上顺序将两级水真空泵起动，若大气泵直接安装在两级泵的吸气口上，大气泵可自行工作，此时机组到达极限真空时的时间稍长一些。若大气泵用电磁阀启闭时，在接近两级泵的极限真真时接通大气泵，机组即开始工作。
（二）停车：
单独使用2SK系列两级水环真空泵时，停车按以下顺序：
    1、关闭进气管路上的闸阀。
