缠绕管式换热机组

文章由山东擎雷环境科技股份有限公司提供

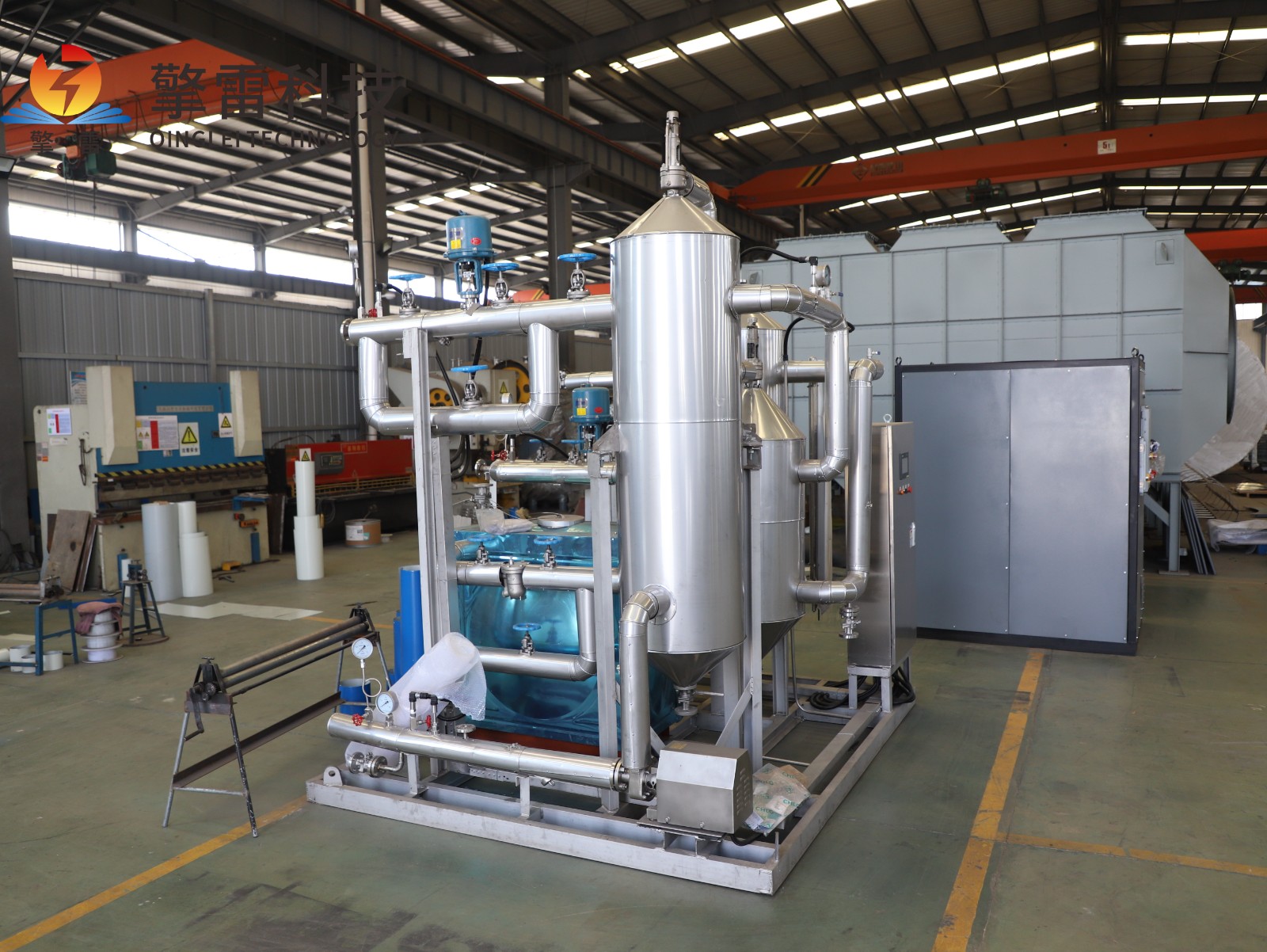

缠绕管式换热机组属于集成式换热成套设备，将缠绕管式换热器、循环泵、补水泵、过滤器、调节阀门及测控元件整合为一体，多用于集中供热、化工工艺换热、工业余热回收等场景，完成两种流体之间的热量传递作业。整套机组在工厂完成装配调试，现场只需对接管路与供电系统，便可投入使用，减少现场焊接组装的工作量。

机组运行时，高温介质进入缠绕管式换热器，通过管壁把热量传递给另一侧流体。被加热的介质在循环泵驱动下输送至生产或者供热末端，释放热量之后回流至换热器内部继续循环。补水泵用来补偿系统损耗的介质，维持管路系统压力稳定。过滤器拦截流体中的固体杂质，降低管束流道堵塞、结垢的概率。

缠绕管式换热机组把换热器与附属设备集成，整体布局较为紧凑，节省现场占用空间。受缠绕管束结构影响，流体内部含有较多杂质时，管束缝隙容易积存污垢，会对换热效果带来影响。整套机组零部件数量较多，设备采购成本相比单台换热器会有所增加，日常需要对泵体、阀门等附属部件同步开展维护。

该机组适用于小区供暖、厂区工艺介质冷却、废气余热回收等工况。选型阶段需要核算换热负荷，确定换热器换热面积，匹配水泵的流量与扬程。针对杂质含量偏高的介质，可增设预处理装置，降低污垢堆积速度，结合介质腐蚀情况选定管束管材，可选不锈钢、钛材等材质。

机组运行期间，工作人员需要关注仪表反馈的温度、压力数值，观察各个管路接口是否存在渗水渗漏情况。定期清理过滤器滤网，阻挡杂质进入换热器内部。按照实际工况制定清洗计划，清理缠绕管束缝隙以及管道内壁附着垢层。检修时切断水、电供应，检查泵体、阀门运行状态，更换老化密封垫片，同时开展压力检测，排查管束有无破损。规范开展操作与定期维护，可以降低各类故障出现概率，保障缠绕管式换热机组持续运转，满足供热与工业工艺的换热使用需求。
