螺旋螺纹管缠绕式换热器

文章由山东擎雷环境科技股份有限公司提供

螺旋螺纹管缠绕式换热器结合螺纹管传热结构与螺旋缠绕管束形式，属于管壳类换热设备，广泛应用于化工、供热、食品、油气余热回收等领域，适用于多种流体介质之间的热量交换作业。

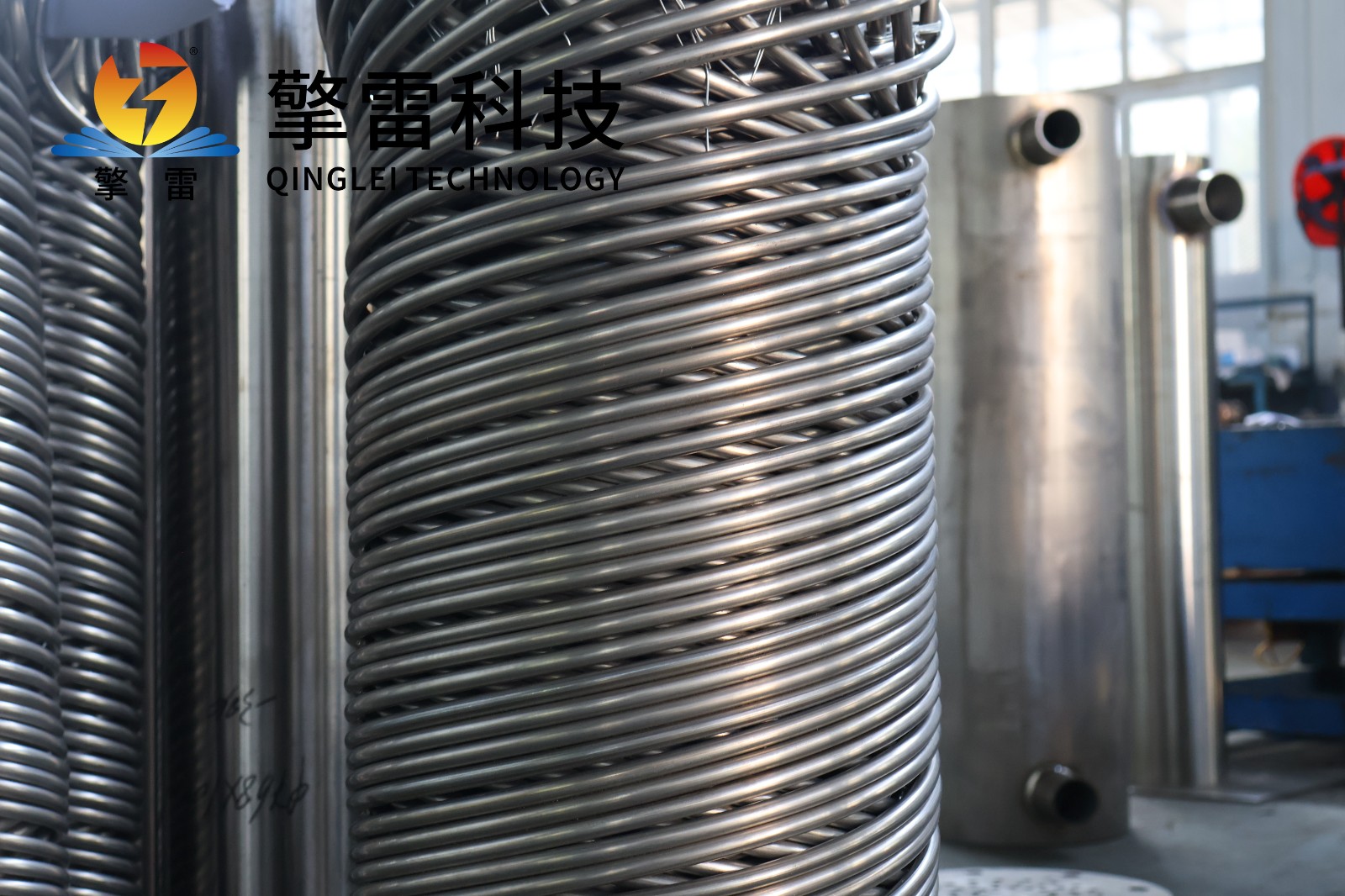

设备主要由中心筒、螺旋螺纹换热管束、壳体、管箱、法兰和支座构成。换热管材表面加工螺纹结构，再分层缠绕在中心筒外侧，各管层交叉排布，层间留出介质流通间隙。管束两端汇集接入管箱，完成流体分配与汇集。壳体包覆整套缠绕管束，承担工况压力，为壳程流体提供流动通道。螺纹管壁可以改变流体流动状态，配合螺旋缠绕的管路形态，让流体持续产生扰动，削弱管壁附近的流体边界层，改善热量传递效果。

设备运行过程中，两种换热介质分别进入管程与壳程，彼此不直接接触，通过管壁完成热量传递。管内流体沿着螺纹螺旋管路迂回流动，壳程流体横向冲刷管束外壁，增加流体和换热管壁的接触时长。在有限的设备壳体内部，可以排布数量较多的换热管，得到相应的换热面积。根据物料腐蚀特性，螺纹换热管可选用不锈钢、钛材、碳钢等材质，匹配不同生产工况。

该设备适合洁净介质的加热冷却、工业余热回收、集中供热换热等场景。选型时要综合介质成分、流量、压力、温度，核算换热面积，同时评估管路阻力对整套系统带来的影响。物料杂质较多的工况，前端建议加装过滤部件，降低污垢堆积概率。

日常运行期间，控制温度升降幅度，减少热应力对管束产生影响。定期巡检法兰、管箱等连接部位，留意有无渗漏情况。依据垢层生成速度安排清洗工作，清除螺纹沟槽以及管束缝隙内积存污物。检修阶段开展压力试验，检查螺纹换热管是否出现破损，及时处理发现的问题，保障螺旋螺纹管缠绕式换热器持续投入生产使用。
