缠绕管换热器

文章由山东擎雷环境科技股份有限公司提供

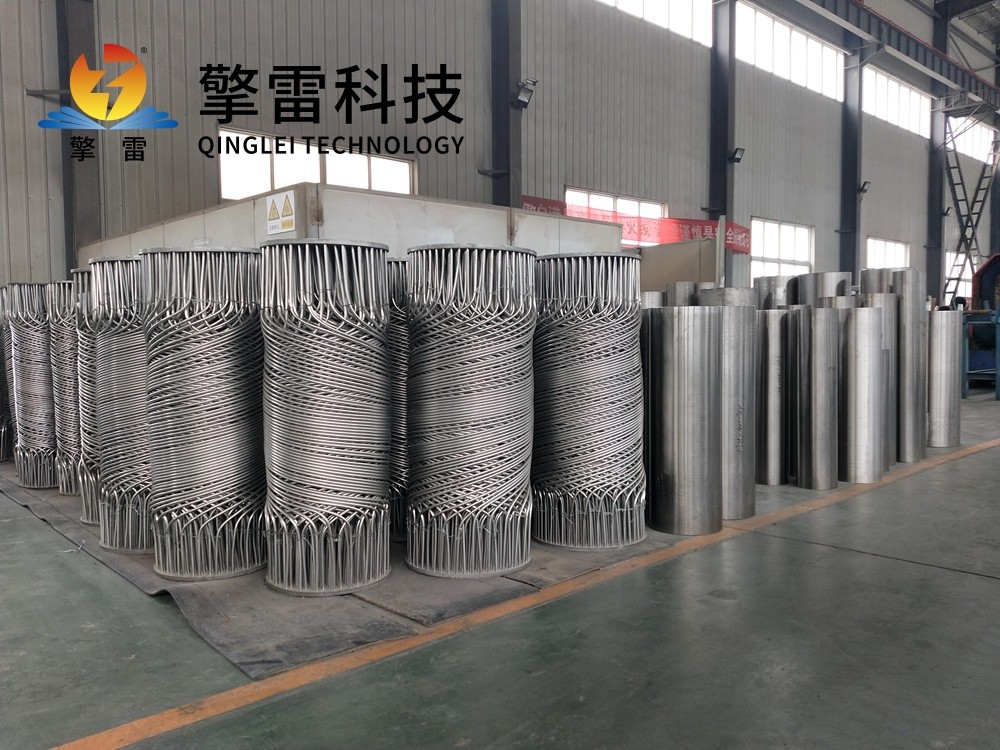

缠绕管换热器属于管壳式换热设备，换热管材分层螺旋缠绕于中心筒外侧，依靠特殊管束结构完成冷热介质热量交换，在化工、供热、油气处理、工业余热回收等行业有着较多应用，可实现流体的加热、冷却与冷凝工艺。设备主要包含中心筒、缠绕管束、外壳筒体、管箱、法兰与支座，换热管按照交叉角度逐层缠绕，层间留出壳程介质流动缝隙，管束两端收拢接入管箱，完成介质的导入和导出，外壳筒体包裹管束，承担工况压力，为壳程流体提供流通空间。

设备工作时，两种换热介质分别走管程和壳程，介质相互隔离，通过管壁传递热量。管内流体沿着螺旋管路迂回流动，壳程流体横向冲刷缠绕管束，流体流动过程产生扰动，削弱管壁附近的边界层效应。管束缠绕排布的形式，可以在有限的壳体内部布置数量较多的换热管，得到可观的换热面积。根据物料腐蚀程度，换热管可选用碳钢、不锈钢、钛材等不同材质，适配各类生产工况。

和常规直列列管换热器相比，缠绕管换热器整体结构布置紧凑，占用场地空间更小。管束缠绕加工流程较多，生产周期有所拉长，设备投入相对偏高。管材缠绕成型后会留存残余应力，制造环节需要做相应处理。设备内部流道结构曲折，当介质携带泥沙、胶体等杂质，污垢容易在管束缝隙位置沉积，对换热效果形成影响。

设备运行阶段，需要控制温度升降速率，避免短时间温度大幅变化产生较大热应力，对管束结构造成影响。日常巡检需要关注法兰、管箱等连接位置，查看是否出现渗漏痕迹。依据介质特性制定清洗周期，清理管束缝隙以及管路内壁附着的垢层。检修作业可配合压力试验，检测换热管与焊缝的状态，及时处置破损、泄漏隐患，更换老化密封零部件。做好日常运维管理，能够减少故障频次，保障缠绕管换热器平稳运转，匹配工业生产中的各类换热工艺需求。
