U型管换热器

文章由山东擎雷环境科技股份有限公司提供

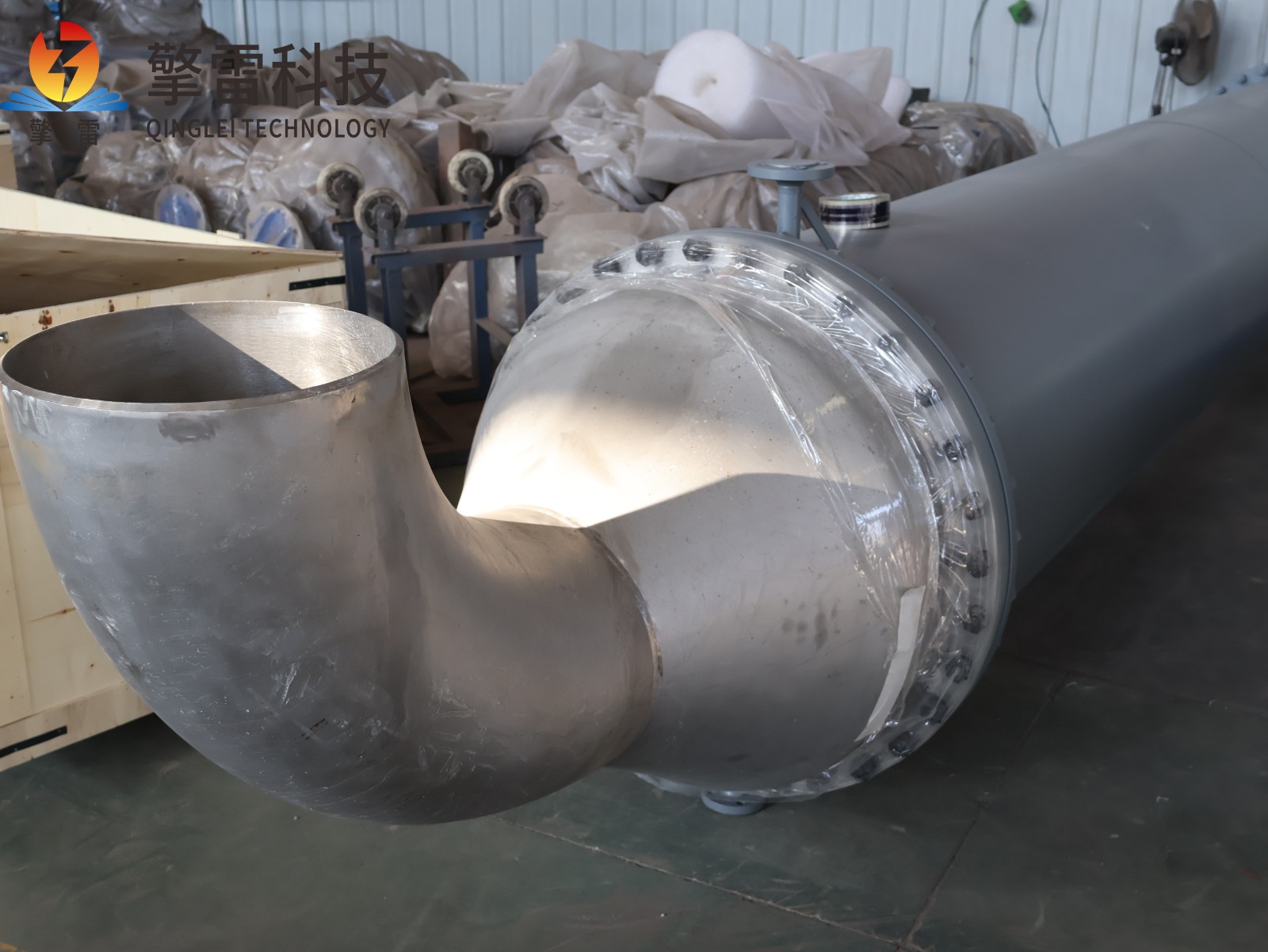

U 型管换热器属于管壳式换热器的常见类型，换热管束全部加工为 U 形结构，管子两端固定在同一块管板之上，广泛应用于石油、化工、热电等行业，多用于高温高压工况下介质的热量交换作业。设备主要包含 U 型换热管束、管板、壳体、管箱、分程隔板、法兰与支座等构件，换热管弯折成 U 形，管的两个端口固定在同一管板，管束整体可以从壳体内部抽出，便于开展检查与清洗工作。分程隔板设置在管箱内部，以此实现管程多流程布置，调整流体流动路径，满足不同工艺的换热需求。

设备运行过程中，一种介质在换热管内部流动，从管板一侧进入，经过 U 型弯头折返后重新回到管板，流出管箱；另一种介质在壳体与管束之间的壳程流动，两种介质被管壁分隔，通过管壁完成热量传递。U 型结构的管束可以自由伸缩，当壳体与换热管出现温度差值，产生热膨胀形变时，管束不会受到过多约束，由此降低热应力带来的影响，这也是该设备较为突出的特点。

U 型管换热器适合高温高压介质换热，也可用于介质温差较大的工艺条件，壳程介质便于机械清洗，适合壳程物料容易结垢的工况。选型的时候，需要结合介质特性、温度压力、流量参数确定换热面积，同时考量管材材质，按照结垢情况规划清洗方案，管程介质杂质较多的工况，需要做好前置过滤处理。

设备投入使用之后，运行参数维持在设计范围之内，减少工况大幅波动带来的影响。定期对法兰、管箱连接位置开展巡检，观察有无渗漏现象。检修时可将管束抽出壳体，对壳程进行清理维护，针对 U 型弯头位置，可采用化学清洗方式处理垢层。检修同时开展压力试验，排查换热管、焊缝存在的问题，对出现损伤的管件进行处置。落实常态化运维工作，可以降低故障发生概率，保障 U 型管换热器持续稳定运行，适配工业生产各类换热工艺要求。
