螺纹缠绕管式换热器

文章由山东擎雷环境科技股份有限公司提供

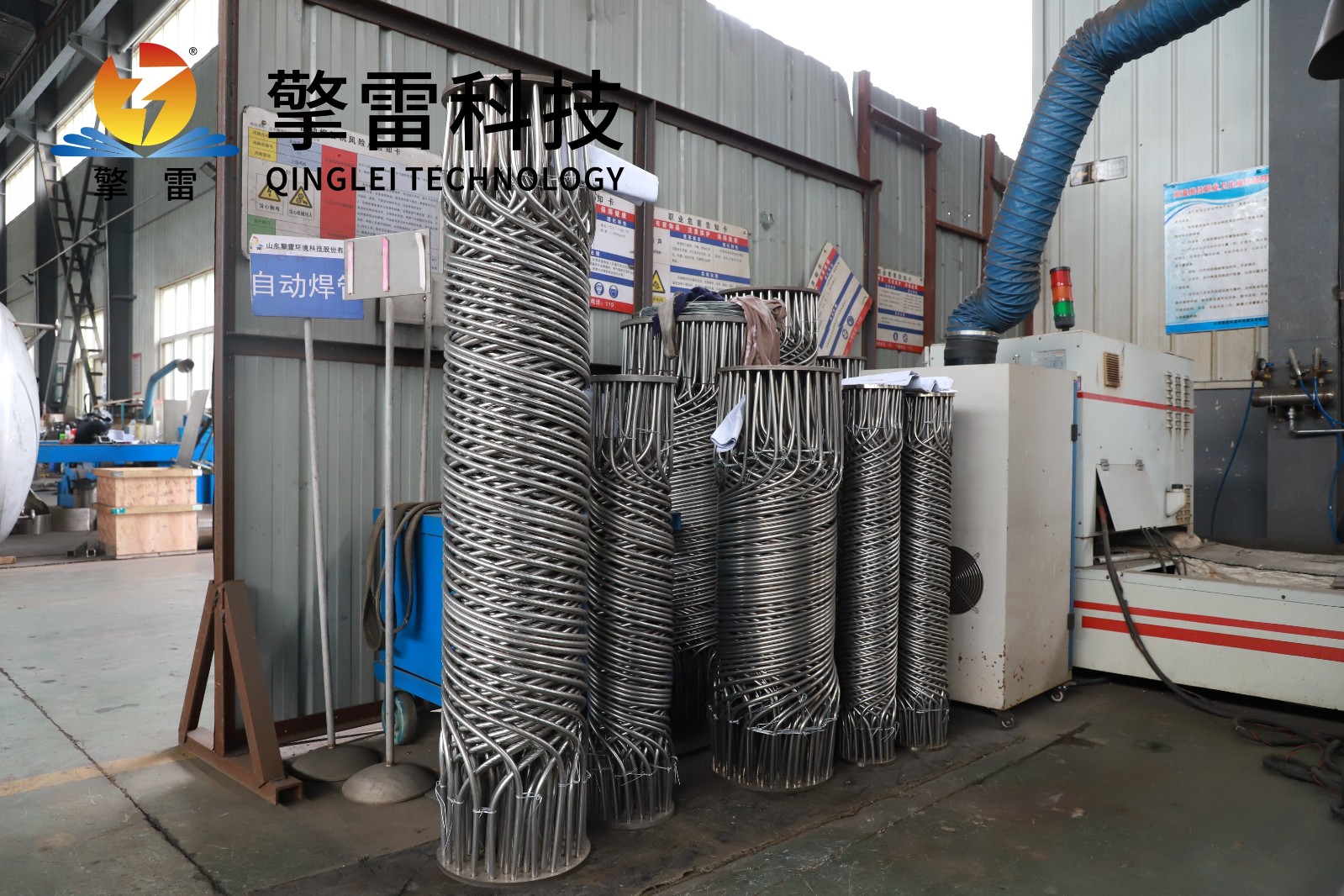

螺纹缠绕管式换热器属于管壳式换热设备，将带有螺纹结构的换热管分层缠绕在中心筒外部，结合螺纹强化传热与缠绕管束的结构特点，广泛应用于化工、供热、余热回收、食品加工等领域，实现不同流体介质之间的加热与冷却作业。设备主要由中心筒、螺纹换热管束、壳体、管箱、法兰以及支座组成，换热管加工外螺纹或者内螺纹结构，分层交叉缠绕排布，层间预留介质流通间隙，管束两端统一接入管箱，完成流体的分配汇集，壳体包裹整套管束，承受系统运行压力，为壳程介质提供流动通道。

设备运行过程中，两种换热介质分别流经管程与壳程，彼此不发生直接接触，依靠管壁完成热量传递。螺纹结构可以扰动流体流动状态，破坏管壁位置的流体边界层，螺旋缠绕管路延长流体流动路径，增加介质与管壁的接触时长，在有限壳体空间内布置较多换热管，获得相应的换热面积。根据介质腐蚀条件，螺纹换热管可以选用不锈钢、钛材、碳钢等材质，适配多种工艺工况。

对比普通光滑管缠绕换热器，螺纹结构会提升流体流动阻力，系统循环需要匹配对应的动力配置。螺纹沟槽位置容易滞留杂质，介质含有悬浮物时，结垢堆积的概率有所上升。螺纹加工以及管束缠绕工序较为繁琐，制造阶段需要把控管件加工精度，管束缠绕后会留存部分残余应力，需要做好对应的工艺处理，设备整体制造成本有所增加。

实际运行过程中，应当控制温度升降节奏，规避温度剧烈变化带来的热应力影响。日常巡检重点查看法兰、管箱等连接点位，观察是否存在渗漏迹象。结合介质情况确定清洗周期，选用合适方式清除螺纹部位积存垢物，避免垢层持续堆积干扰换热效果。检修时开展压力试验，排查换热管以及焊缝的损伤情况，及时更换老化密封配件。落实周期性维护操作，降低各类故障发生概率，保障螺纹缠绕管式换热器稳定运行，满足生产线持续换热的使用要求。
